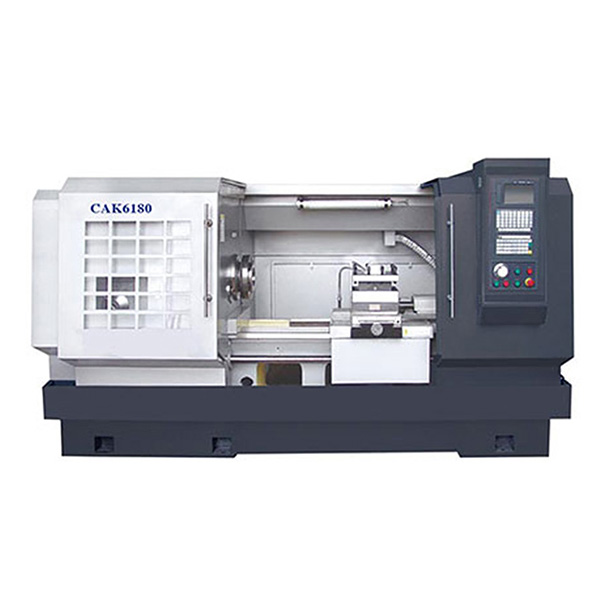

CAK6180系列數控臥式車床具有精度高、功率大、剛性好、等特點，數控系統和全數字交流伺服系統，X、Z軸均采用半閉環控制，滾珠絲杠副采用C3級精密滾珠絲杠，機床配置立式四工位數控刀架，可選配六工位或八工位臥式電動刀架，刀架具有定位精度高，強度，抗震性能好等特點。

一、機床參照標準：

JB／T8324.1－1996《簡式數控臥式車床 精度檢驗》；
JB/ T8324.2－1996《簡式數控臥式車床 技術條件》。
二、機床概要：
CAK系列數控臥式車床具有精度高、功率大、剛性高、等特點，其主要部件和結構均經過優化設計，是加工軸、盤、套、特形面及螺桿類工件的設備。
機床控制系統可選：FANUC 0i-mateTD、KND1000Ti-A、GSK980TDc、西門子808、GSK980TA1，機床能實現自動回零，帶編碼器。珠絲
杠副采用C3級精密滾珠絲杠，電氣元器件均采用進口或國產知名品牌，符合CE或國內3C認證。
機床配置國內知名品牌立式四工位數控刀架，可選配六工位或八工位臥式電動刀架，刀架具有定位精度高，強度高，抗震性能好等特點。
機床出廠前嚴格按照檢驗程序?qū)C(jī)床進行檢驗，每臺機床均采用激光干涉儀檢測X，Z軸定位精度和重復定位精度，保障機床的精度穩定和牢靠。
三、機床的優點：
1.機床控制系統可選：FANUC 0i-mateTD、KND1000Ti-A、GSK980TDc、西門子808、GSK980TA1，機床能實現自動回零功能，帶有編碼器。
2.機床床頭箱與床身.尾座.托板等各結合面之間手工刮研，整機采用激光干涉儀進行檢測，有效的保障Z軸.X軸的定位精度，重復定位精度，反向
間隙及機床的穩定性。
3.機床采用強度高鑄鐵，添加了銅及鉻材料，床身導軌寬度400mm，床身導軌淬火深度達到4mm，有效的提高了機床穩定性。
4.機床采用日本河谷集中潤滑，床頭箱潤滑采用臺灣寶騰擺線泵進行循環強制潤滑，針對南方炎熱天氣，保障了床頭箱的清潔度及散熱特點，有
效的延長了軸承及齒輪的使用壽命。
5.機床主軸采用瓦房店軸承，主軸通孔φ52/80/105mm，機床齒輪采用精密磨削，有效提高了齒輪硬度，降低了機床噪音。
6.伺服電機。
7.機床采用漢江滾珠絲杠，Z軸滾珠絲杠，X軸滾珠絲杠采用拉伸結構，提高了對工件加工外圓及內孔尺寸的準確性。
8.機床采用常州亞星四工位免抬電動刀架。刀柄尺寸：25x25mm?？蛇x配六工位電動刀架。
四、主要部件介紹：
1、床身：
用平床身結構，樹脂砂造型，優質鑄鐵鑄造，上部寬度為400mm。導軌采用中頻淬火磨削和貼塑工藝，具有良好精度保持性。
2、主軸箱：
主軸結構采用前后端兩點支承典型結構，主軸具有很高的剛度；軸承采用哈爾濱軸承廠精密高主軸專用軸承，使主軸具有很高的旋轉精度。主傳
動為三檔無級變頻調速，速度范圍為21～1500r/min；主傳動齒輪副均經淬硬磨削處理，各傳動副和滾動軸承均經強力油液潤滑，具有良好高速低
溫升性能；主軸箱箱體的設計充分考慮了散熱措施和減震機構，使得主軸箱具有噪聲低，傳動精度高的特點，機床噪聲不超過標準規定數
值。機床具有電器過載保護裝置，機械過載保護裝置和控制主軸轉動的急停裝置。自動變速機型外置自動變速控制箱。
3. 車削主運動
主軸由變頻電機通過V帶經變速機構驅動主軸箱，通過變頻系統控制變頻電機可實現21～1500rpm（正反轉）手/自動三檔無級調速，主軸電機功
率為AC7.5kw。該主傳動系統經過精心的優化設計，具有傳動精度高、功率扭矩特性優良、轉速高、傳動平穩、結構緊湊的特點。
4. 進給運動
橫向（X軸）及縱向（Z軸）進給運動均由伺服電機驅動精密滾珠絲副實現快移和進給運動。
X向絲杠直徑25mm，Z向絲杠直徑50mm。采用國產漢江絲杠精密滾珠絲杠。
滑板導軌貼有防爬行的塑料軟帶，可很好的保障機床的定位精度和重復定位精度。
5. 尾座：
機床尾座的設計充分考慮了剛性、承載能力和使用的宜人性。頂緊方式為手動。
6.卡盤
機床配置呼和浩特產250mm手動三爪自定心卡盤或10”液壓卡盤。
7. 集中潤滑
采用日本技術的河谷集中潤滑系統來實現各導軌副，滾珠絲杠和軸承的潤滑。潤滑泵具有工作狀態顯示和液壓等功能。并可調整注
油周期。
五、數控刀架：
立式四工位數控刀架，具有定位精度高、穩定可靠，應用范圍廣、結構簡單、維修方便等特點?？蛇x配六工位電動刀架。
機床控制系統可選：FANUC 0i-mateTD、KND1000Ti-A、GSK980TDc、西門子808、GSK980TA1，機床能實現自動回零功能，帶編碼器。
支持中文、英文、西班牙、俄文、葡萄牙文等多種語言顯示，加工軌跡能實時跟蹤顯示，增加了系統時鐘及報警日志。
系統程序容量： 40M、384個程序（含子程序、宏程序）；支持編輯功能：程序/程序段/字檢索、修改、刪除；
程序格式：ISO代碼，支持語句式宏指令編程，支持相對坐標、坐標和混合坐標編程；
程序調用：支持帶參數的宏程序調用，4級子程序嵌套。
系統支持RS232接口：零件程序、參數等文件雙向傳輸，支持PLC程序、系統軟件串口升級和USB接口：U盤文件操作、U盤文件直接加工，
支持PLC程序、系統軟件U盤升級。
采用ISO國際標準數控G代碼，同時兼容日本發那科（FANUC）數控系統。國內主流的編程方式，方便操作者更快、更容易使用本系統。
六、機床的精度：
工件精度：IT6-IT7
工件表面粗糙度：Ra1.6μm
定位精度 0.03/1000mm 大0.05mm
重復定位精度0.015/1000mm大0.04mm
圓度：0.005mm
平面度：0.025/300mm
七、機床工作環境：
環境溫度：5℃~40℃范圍內，且24h平均溫度不超過35℃。
相對濕度：30％~95％范圍內，且濕度變化的原則是不應引起冷凝。
海拔高度: 1000m以下。
大氣：沒有過分的灰塵、酸氣、腐蝕氣體和鹽分。
避免陽光直射機床，或熱輻射機床而引起環境溫度的變化。
安裝位置遠離振動源。
安裝位置遠離易燃、易爆物品。

隨機附件及工具清單:
序號 設備名稱 型號或規格 生產廠家/國別 數量
1 頂尖 60° 國產 1件
3 三爪卡盤/液壓卡盤 Φ250mm  1套
4 手推式油槍  國產 1件
5 卡盤扳手  呼和浩特眾環 1件
6 常用工具包  國產 1套
7 卡盤螺釘扳手  國產 1件
8 地腳螺釘及調整墊鐵  國產 1套
九、隨機技術文件清單:
序號 名稱 數量 備注
1 使用說明書 1套
2 合格證明書 1套
3 裝箱單 1套
4 自動潤滑系統說明書 1套
5 數控系統說明書 1套
